DSC8 · SPDIF IN
Die perfekte Ergänzung
Diese Erweiterungskarte schließt Du einfach mit dem mitgelieferten Flachbandkabel an die Soundkarte DSC8 · MAIN an und schon hast Du 6 zusätzliche Eingänge. So einfach ist das!
Bitte die Systemanforderungen beachten!
Im Shop öffnen
6 digitale Eingänge

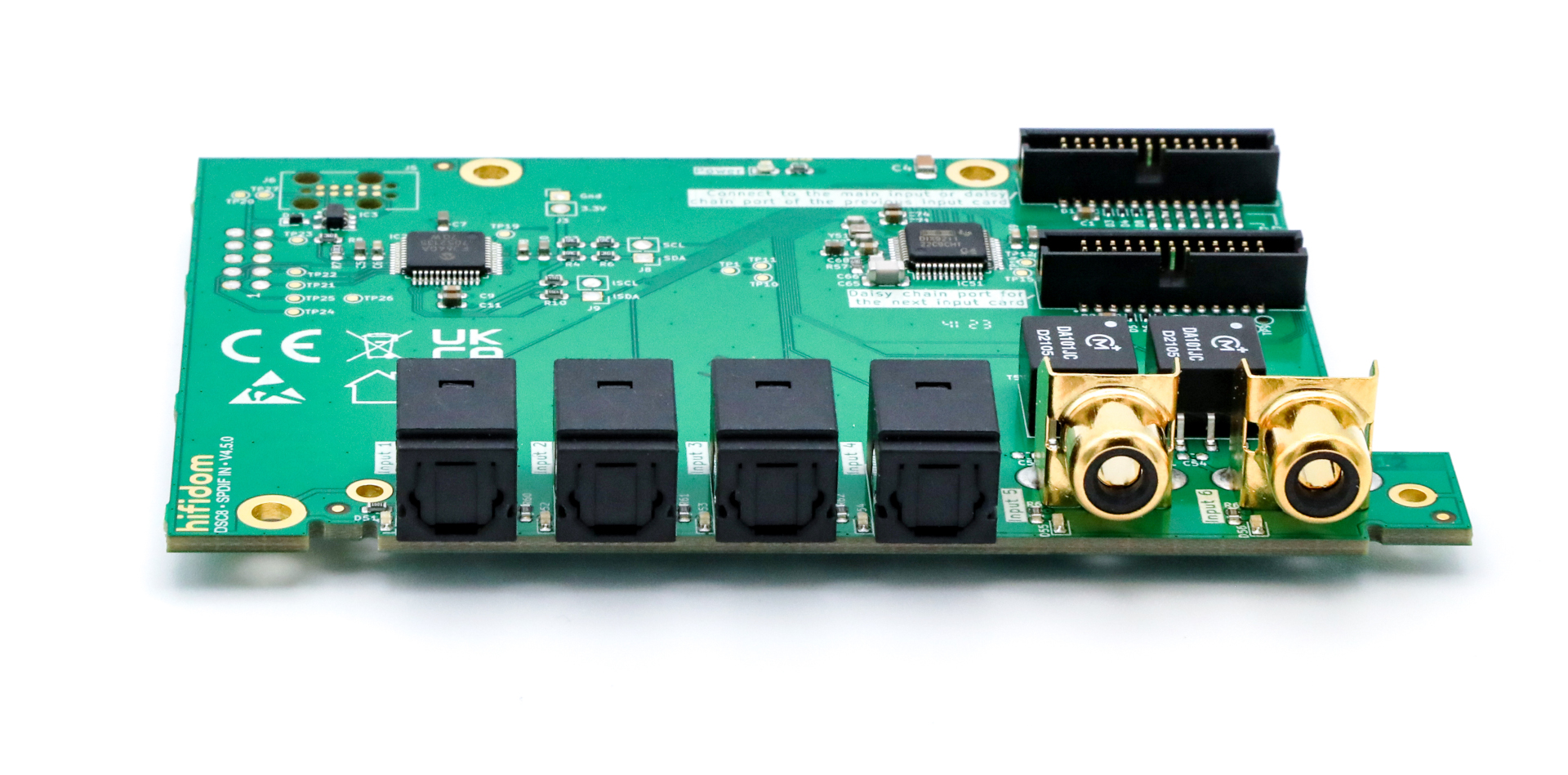

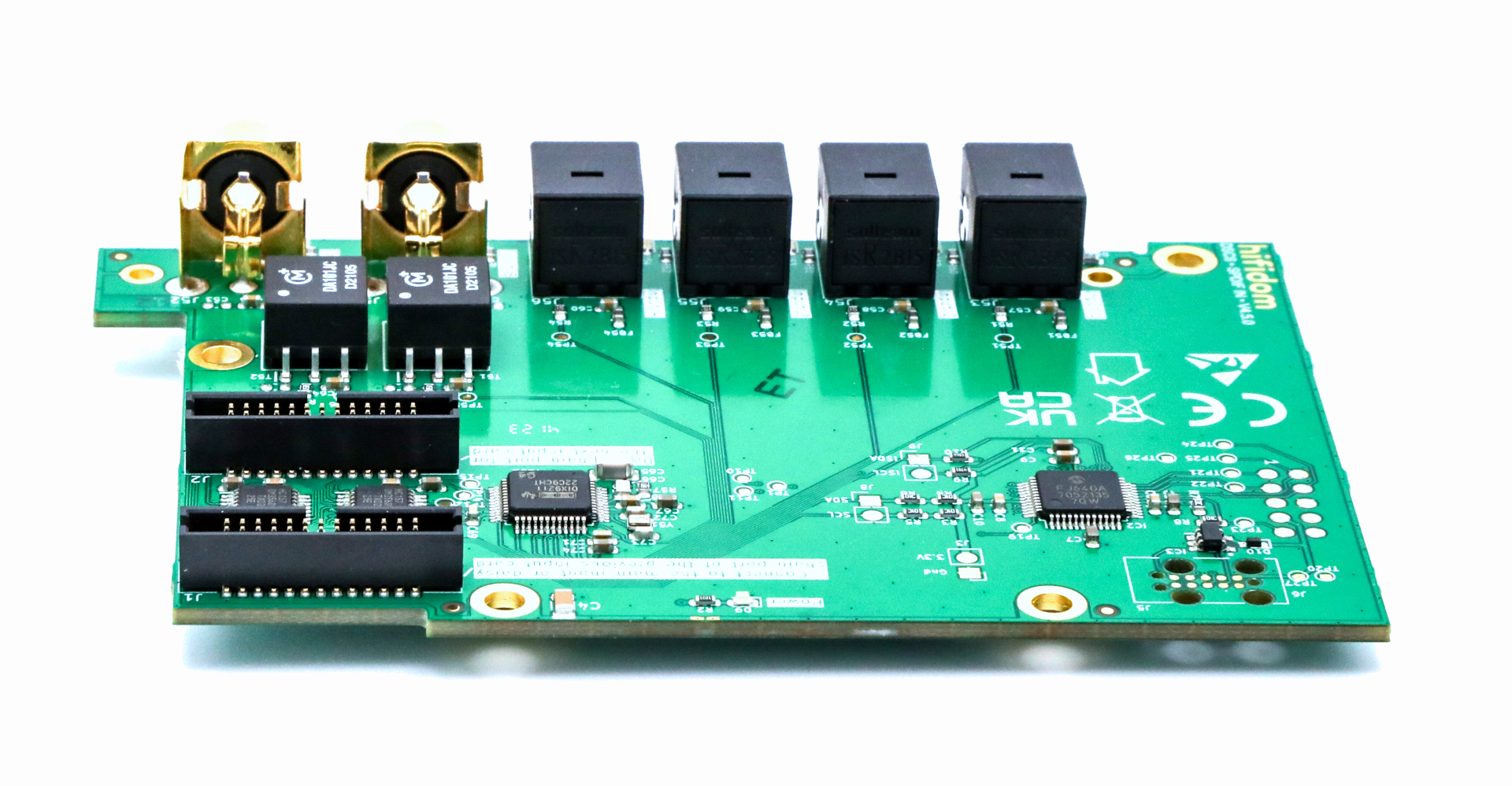

Die Karte erweitert die Soundkarte DSC8 · MAIN mit 4 optischen TOSLINK- und 2 koaxialen Anschlüssen. Alle 6 Anschlüsse sind mit dem SPDIF-Standard kompatibel, was bei digitalen HiFi-Geräten weit verbreitet ist. Dadurch ist eine maximale Konnektivität gewährleistet.
Bit-perfekt
Die Daten werden ohne Veränderung oder Verlust von Bits zum Computer übertragen. Das ist besonders wichtig bei komprimierten Surround-Signalen, weil nur dann diese Signale dekodiert werden können.
Extrem hochauflösend
Die Eingänge können Stereo-PCM-Signale mit einer Auflösung bis zu 192 kHz und 24 Bit empfangen. Dadurch können sie eine Dynamik von bis zu 144 dB abbilden, was ein Vielfaches der Dynamik einer CD oder Schallplatte entspricht!
Einfache Installation
Die Erweiterungskarte wird mit nur einem Flachbandkabel an die Soundkarte DSC8 · MAIN angeschlossen. Das Kabel ist im Lieferumfang enthalten. Die Steckverbindung ist gegen Verpolung gesichert. Einfach und sicher!
Bis zu 36 Eingänge
Mit einem Flachbandkabel kannst Du an diese Karte einfach noch eine weitere Eingangserweiterungskarte anschließen. Insgesamt kannst Du auf diese Weise bis zu 6 Karten miteinander verketten und bis zu 36 Eingänge für die Soundkarte DSC8 · MAIN konfigurieren. Das ist mehr als genug!
Durchdachtes Zubehör

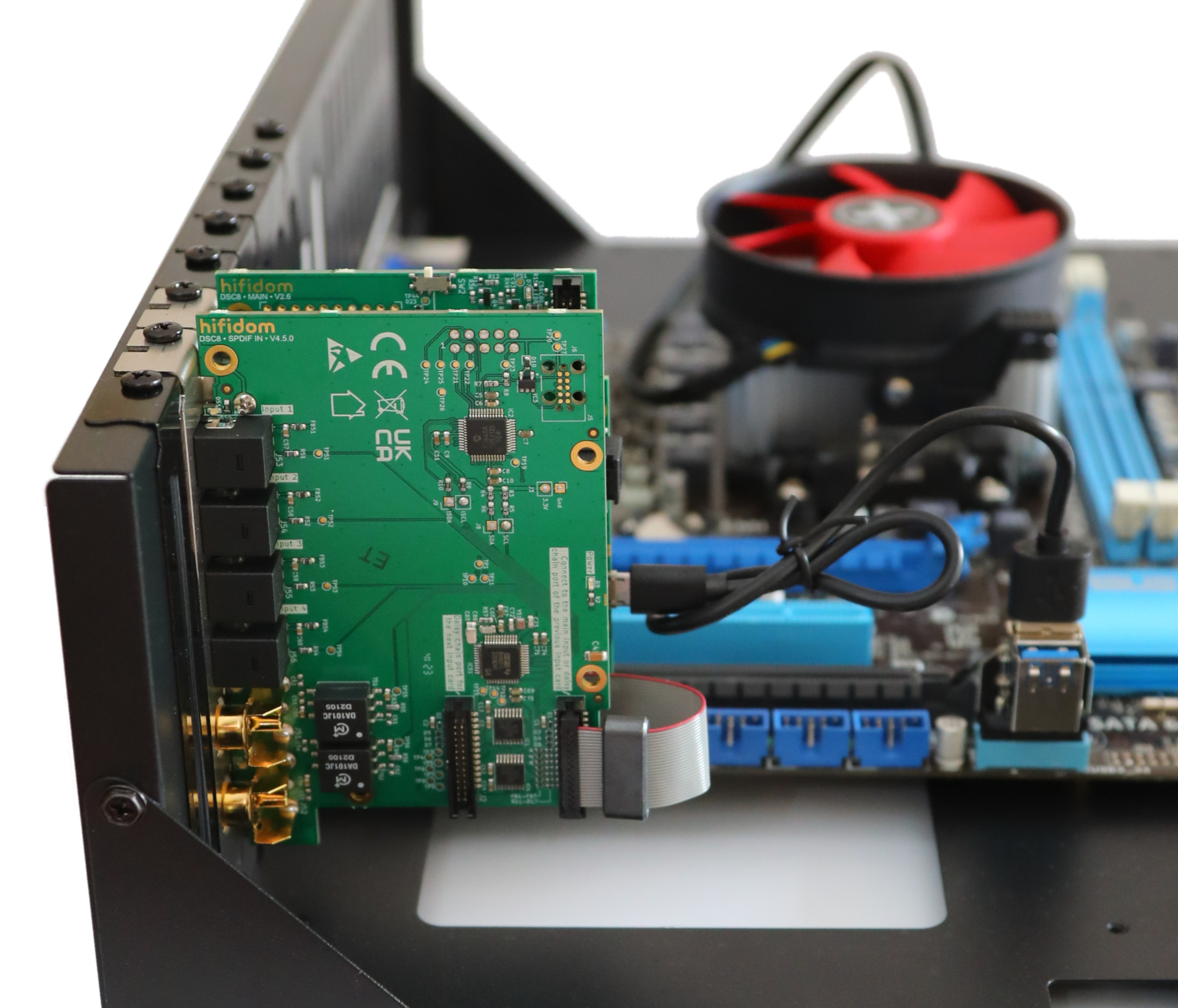

Mit entsprechenden PCIe Slotblechen kannst Du die Erweiterungskarte und die Soundkarte auch ganz einfach im PC-Gehäuse installieren. Mit einem schicken Gehäuse baust Du Dir eine HiFi-Anlage auf, die genau Deinen Bedürfnissen entspricht. Los gehts!

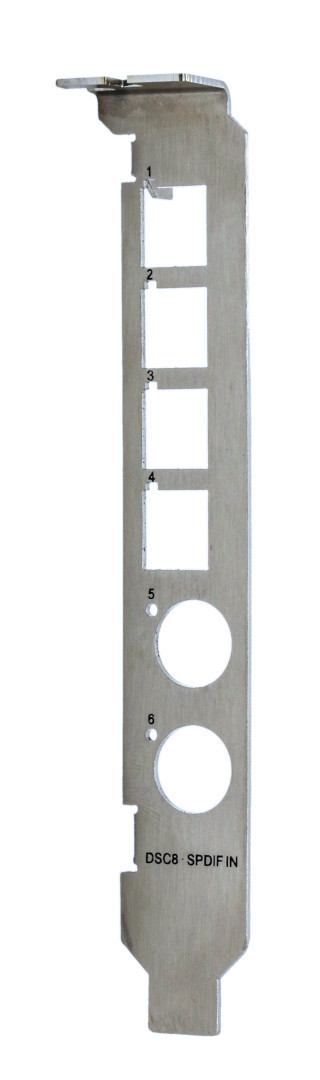

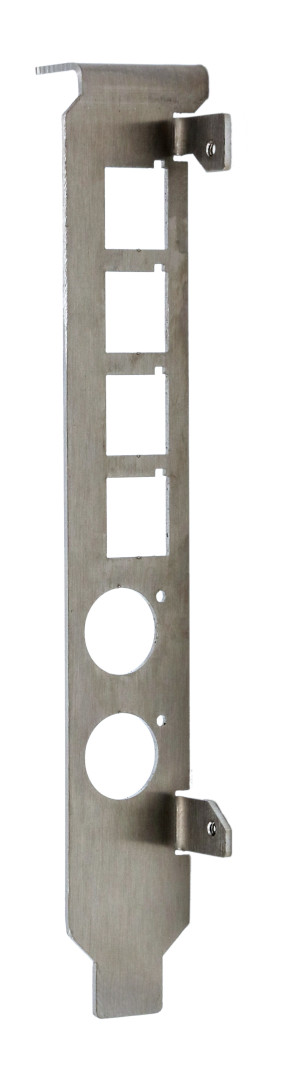

PCIe-Slotblech
Das PCIe Slotblech ist aus hochwertigen Edelstahl gefertigt. Mit dem Slotblech kannst Du die Erweiterungskarte in einem normalen PC-Gehäuse installieren ‒ ideal für den Bau eines sogenannten Home Theatre PC (HTPC)!
-
Der Computer muss mindestens über eine USB Schnittstelle in der Version 2.0 oder höher verfügen.
-
Die Erweiterungskarte wird in Verbindung mit der Soundkarte DSC8 MAIN betrieben.
-
Die Anforderungen an die Computer Hardware wie z.B. CPU oder Hauptspeicher richten sich nach den Anfordungen des verwendeten Betriebssystems. Diese sind der Bedienungsanleitung des Betriebssystems zu entnehmen.
-
Der Treiber des Betriebssystems muss die Features der Erweiterungskarte unterstützen. Dieses ist leider momentan nicht bei jedem Betriebssystem der Fall. Die Kompatibilität (Stand November 2023) wurde für folgende Betriebssystem ermittelt:
-
Linux, Kernel 3.0 oder neuer (verfügbar seit 2012): Dieses Betriebssystem unterstützt alle Features der Erweiterungskarte.
-
Windows: Diese Erweiterungskarte wird von diesem Betriebssystem derzeit nicht unterstützt.
-
macOS: Diese Erweiterungskarte wird von diesem Betriebssystem derzeit nicht unterstützt.
-
- Außenabmessungen
-
106mm x 70mm
- Gewicht
-
ca. 45 g
- zulässige Umgebungsbedingungen
-
bei 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend)
0 °C bis +45 °C (Betrieb)
-30 °C bis +70 °C (Lagerung) - Leistungsaufnahme
-
maximal 1,5 W
- Externe Spannungsquelle bei der Soundkarte erforderlich
-
nein
- Anzahl der Eingänge
-
4 TOSLINK
2 Cinch (nur digital Signale) - Unterstützte Sampleraten
-
44100Hz, 48000Hz, 88200Hz, 96000Hz, 176400Hz, 192000Hz
(Cinch und TOSLINK) - Unterstützte Samplebreiten
-
16Bit und 24Bit
(Cinch und TOSLINK) - Unterstützte Signalformate
-
S/PDIF
- Impedanz der Cinch-Anschlüsse
-
75 Ω
- Spannungspegel an den Cinch-Anschlüssen
-
minimal 0,2 Vpeak-to-peak
maximal 0,6 Vpeak-to-peak
Für die Ansicht der 3D-Modelle muss geeignete Software auf dem Computer installiert sein.
Vereinfachtes 3D-Modell
Mit Hilfe dieses 3D-Modells kannst Du Dir auf einfache Weise z.B. ein eigenes Gehäuse für die Erweiterungskarte modellieren. Das Modell liegt im STEP-Format vor. Mit einem Programm wie z.B. FreeCAD kannst Du die Datei öffnen.
